Physique-Chimie · 1ère année collège
Le circuit électrique simple
Une boucle complète, des symboles universels, et une méthode pour trouver la panne.
01 Les éléments d'un circuit
Définition
Un circuit électrique est un ensemble d'éléments reliés entre eux formant une boucle fermée, dans laquelle circule le courant.
| Élément | Rôle |
|---|---|
| Générateur (pile) | Fournit l'énergie |
| Récepteur (lampe, moteur) | Utilise l'énergie |
| Interrupteur | Ouvre ou ferme le circuit |
| Fils de connexion | Relient les éléments |
La condition indispensable
Le courant ne circule que si le circuit est fermé, c'est-à-dire si la boucle est complète. Une seule coupure suffit à tout arrêter.

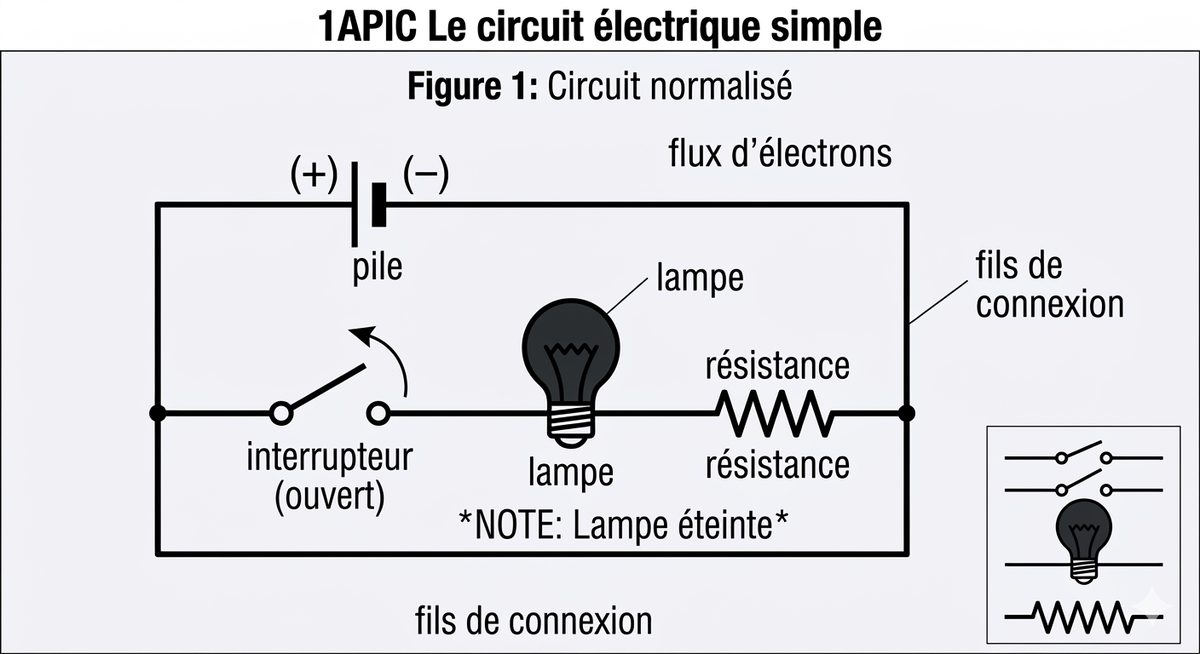

02 Le schéma normalisé
On ne dessine pas un circuit comme une photo : on utilise des symboles, identiques dans le monde entier. Les fils se tracent en traits droits, avec des angles droits, et le schéma prend généralement la forme d'un rectangle.
Pourquoi normaliser ? Un schéma se comprend d'un coup d'œil par n'importe quel élève ou technicien, quelle que soit sa langue. Un joli dessin de pile ne s'interprète pas aussi vite.
Une DEL ne fonctionne que dans un sens : si elle ne s'allume pas, il faut inverser son branchement.
03 Chercher une panne
Une lampe qui ne s'allume pas a forcément une cause. On vérifie dans l'ordre :
- La pile est-elle usée ?
- La lampe a-t-elle son filament intact ?
- Les fils sont-ils bien serrés aux bornes ?
- L'interrupteur est-il fermé ?
- Le circuit forme-t-il bien une boucle complète ?
Une lampe grillée ouvre le circuit. Son filament est coupé : plus rien ne passe. C'est exactement comme si l'on avait retiré un fil, alors que la lampe semble en place.
À toi. Une lampe est reliée à une pile par deux fils, l'interrupteur est fermé, mais elle reste éteinte. Cite trois causes possibles.
La pile est usée ; le filament de la lampe est grillé ; un fil est mal serré à une borne. Dans les trois cas, la boucle n'est pas réellement fermée ou l'énergie n'est plus fournie.
✓ L'essentiel
- Circuit fermé
- Boucle complète : condition indispensable au passage du courant.
- Générateur et récepteur
- L'un fournit l'énergie, l'autre l'utilise.
- Schéma normalisé
- Symboles universels, fils en traits droits.
- DEL
- Ne fonctionne que dans un sens de branchement.
Les erreurs à éviter
- Dessiner le circuit au lieu de le schématiser.
- Oublier qu'une lampe grillée ouvre le circuit.
- Croire qu'un circuit ouvert laisse passer un peu de courant.
